Hur du gör din egen digitala klocka med Arduino

Att bygga en egen digital klocka med Arduino är ett roligt och lärorikt projekt som kombinerar elektronik och programmering. Genom att skapa en klocka själv får du inte bara en praktisk enhet, utan du lär dig också grunderna i hur mikrokontroller, displaymoduler och tidshantering fungerar. Projektet kan anpassas efter din nivå – från en enkel LED-display till mer avancerade versioner med knappar och alarmfunktioner. I den här artikeln visar vi steg för steg hur du kan konstruera och programmera din egen digitala klocka, så att du kan kombinera kreativitet med teknik på ett enkelt sätt.

Komponenter och material du behöver

Innan du kan börja bygga din egen digitala klocka med Arduino är det viktigt att ha alla nödvändiga komponenter och material till hands. Att förbereda allt i förväg gör arbetet smidigare och minskar risken för frustration under projektets gång.

Den centrala delen av projektet är förstås Arduino-kortet. Det fungerar som hjärnan i din klocka och styr all elektronik. Vanliga kort som fungerar bra är Arduino Uno eller Arduino Nano. Vilket du väljer beror på hur mycket plats du har och vilka anslutningar du behöver. För att visa tiden behöver du en display. Det finns flera typer av skärmar att välja mellan, beroende på hur avancerad du vill att klockan ska vara.

Vanliga alternativ är:

• 7-segments LED-display, som är enkel och tydlig.
• LCD-display, som kan visa siffror och text.
• OLED-display, som är mer avancerad och energisnål.

För att hålla tiden korrekt behöver klockan en realtidsklocka-modul (RTC). Den här modulen innehåller ett batteri som gör att klockan fortsätter ticka även när strömmen är avstängd. En populär modell är DS3231, som är exakt och lätt att ansluta till Arduino.

Utöver dessa huvudkomponenter behövs även några grundläggande delar för att koppla upp allt:

• Kopplingsdäck (breadboard) för att enkelt koppla ihop komponenterna utan lödning.
• Hopkopplingskablar av olika längder för att ansluta Arduino, display och RTC-modul.
• Motstånd, beroende på vilken typ av display du använder, för att skydda LED-lampor från överström.
• Eventuellt en knapp eller två, om du vill kunna justera tiden manuellt.

För att driva projektet behöver du antingen ett USB-kabel till Arduino eller ett batteri. Ett batteri gör klockan mer mobil, medan USB är praktiskt under programmering och testning. Till programmeringsdelen behövs även en dator med Arduino IDE installerad. Här skriver du koden som styr klockan och laddar upp den till kortet.

När du har alla komponenter är det bra att organisera dem på ett bord eller i små lådor så att du snabbt kan hitta det du behöver under monteringen. Att kontrollera att alla delar fungerar innan du börjar koppla upp dem kan spara mycket tid.

Så kopplar du upp din Arduino och display

När alla komponenter är samlade är nästa steg att koppla upp din Arduino och display. En tydlig och korrekt uppkoppling är avgörande för att klockan ska fungera som den ska. Vi går igenom processen steg för steg.

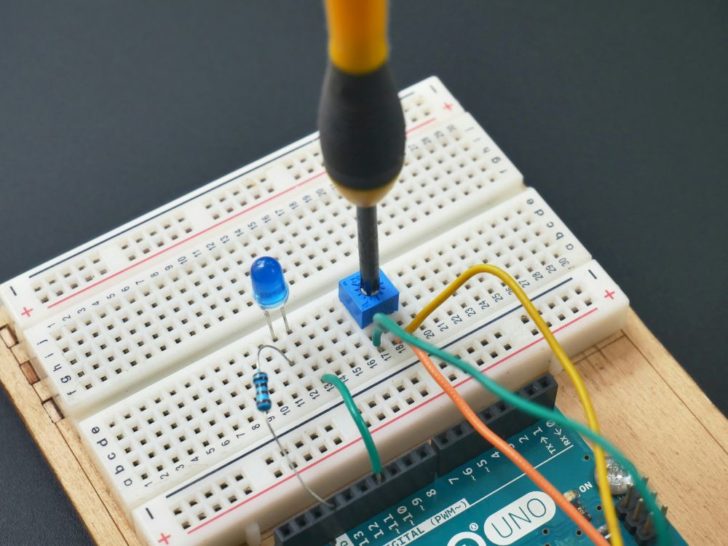

Börja med att placera Arduino-kortet på ett kopplingsdäck om du vill testa utan lödning. Detta gör det enkelt att justera kablar och komponenter under arbetets gång. Koppla sedan displayen till Arduino. Hur kablarna ansluts beror på vilken typ av display du använder:

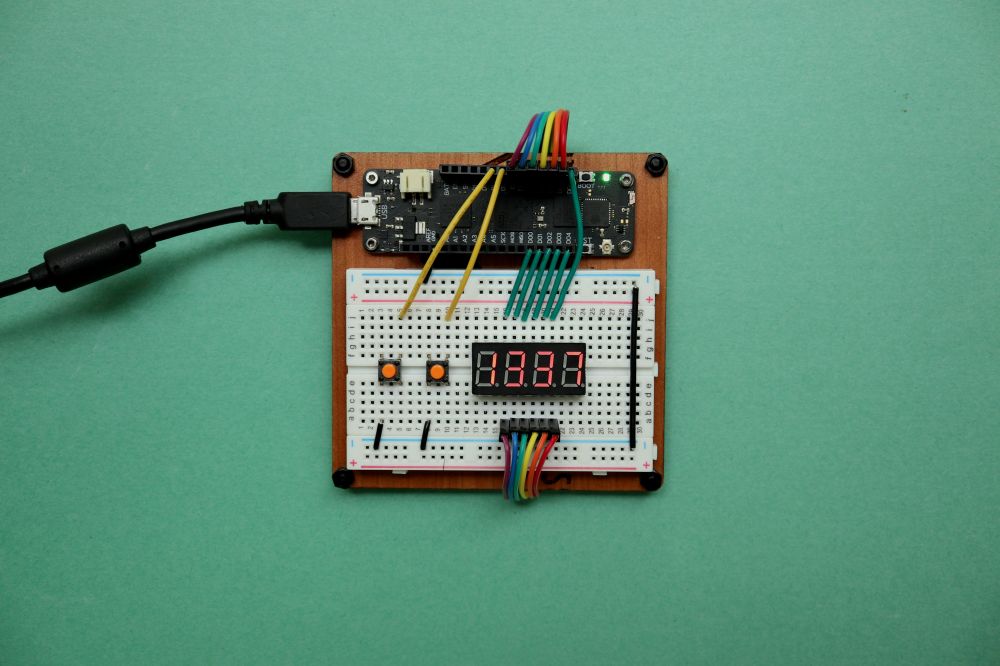

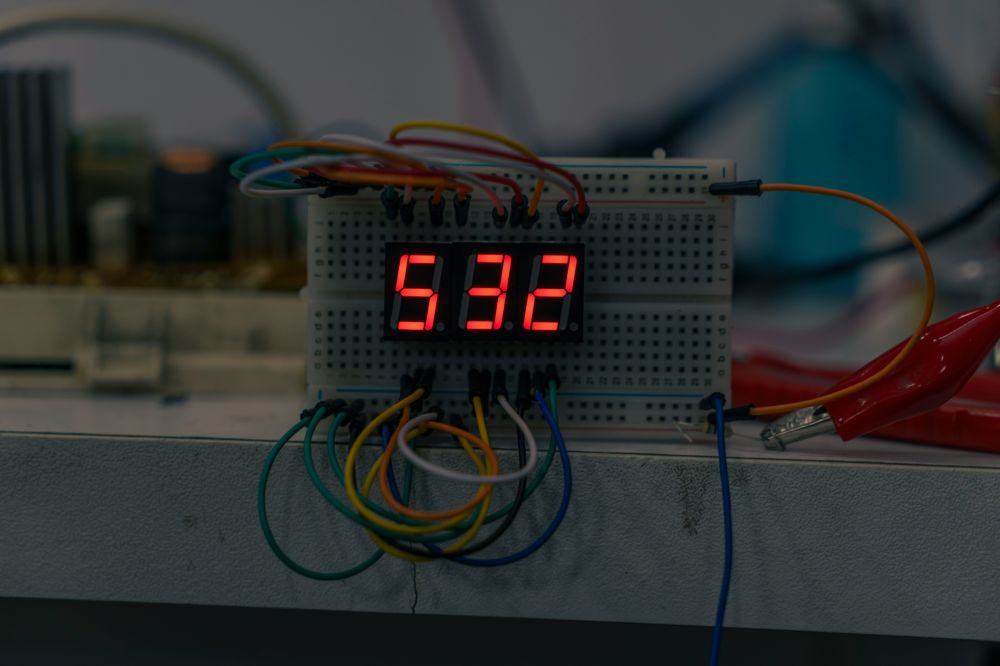

• För en 7-segments LED-display behöver varje segment kopplas till en digital pin på Arduino. Om du använder flera siffror kan du behöva multiplexing för att styra dem med färre pinnar.
• För en LCD-display med I2C-modul räcker det ofta med fyra anslutningar: VCC, GND, SDA och SCL. Detta förenklar uppkopplingen och kräver färre kablar.
• OLED-displayen fungerar liknande en I2C-LCD med VCC, GND, SDA och SCL.

Nästa steg är att ansluta RTC-modulen. Den behöver också strömförsörjning via VCC och GND samt dataanslutningar till Arduino, ofta SDA och SCL, samma som displayens I2C-linjer. Detta gör att displayen och klockmodulen kan kommunicera med Arduino samtidigt.

Om du vill kunna justera tiden manuellt kan du lägga till en knapp. Koppla ena sidan av knappen till en digital pin och andra sidan till GND. Använd ett motstånd om det behövs för att undvika kortslutning.

När alla kablar är på plats är det viktigt att dubbelkolla kopplingarna. Se till att inga kablar är lösa eller korsar varandra på ett sätt som kan skapa kortslutning. Ett tips är att följa färgkoder på kablar: röd för VCC, svart för GND, och andra färger för dataanslutningar.

Efter uppkopplingen är det dags att testa att komponenterna fungerar tillsammans. Anslut Arduino till datorn med USB-kabel och öppna Arduino IDE. Det är en god idé att ladda upp ett enkelt testprogram som visar att displayen tänder upp och att RTC-modulen levererar rätt tid. Detta steg gör det enklare att identifiera problem innan du laddar upp huvudprogrammet för klockan.

Slutligen, om du planerar att flytta projektet från testbordet till en permanent lösning, kan du överväga att löda komponenterna på ett prototypkort eller använda en liten kapsling. Detta gör klockan mer robust och skyddar kablarna mot att lossna.

Programmera klockan: Steg för steg

När alla komponenter är korrekt uppkopplade är det dags att programmera klockan. Arduino IDE är den plattform där du skriver och laddar upp koden till ditt kort. Här går vi igenom processen steg för steg, så att du får en fungerande digital klocka. Börja med att installera nödvändiga bibliotek. För en klocka med RTC-modul och display behövs ofta:

• Ett bibliotek för realtidsklockan, till exempel RTClib, som gör det enkelt att läsa och skriva tiden.
• Ett bibliotek för displayen, beroende på typ. För LCD kan LiquidCrystal_I2C användas, för OLED Adafruit_SSD1306.

När biblioteken är installerade kan du skriva huvudprogrammet. Först definierar du vilka pins som används för display och RTC. Om du har knappar för att justera tiden, definiera även dem här. Därefter initialiserar du komponenterna i setup-funktionen. Exempel på steg i setup:

• Starta seriel kommunikation för felsökning.
• Initiera RTC-modulen och kontrollera om den fungerar korrekt.
• Initiera displayen och visa en starttext, till exempel “00:00”.

I loop-funktionen sker själva uppdateringen av klockan. Grundprincipen är att läsa tiden från RTC-modulen och sedan skriva ut den på displayen. För att tiden ska visas korrekt bör du formatera timmar, minuter och sekunder med två siffror, så att “7:5:3” blir “07:05:03”.

Om du har lagt till knappar för justering av tiden, kan du i loopen kontrollera om någon knapp trycks ned och sedan öka eller minska timmar eller minuter. Det är viktigt att koden kontrollerar att värdena inte går över gränserna, till exempel att timmar inte blir 24 eller minuter 60. För att göra klockan mer användarvänlig kan du även lägga till funktioner som:

• Blinkande kolon mellan timmar och minuter.
• Automatisk 12/24-timmarsvisning.
• Sparande av tid om strömmen bryts, tack vare RTC-modulen.

När koden är klar laddar du upp den till Arduino. Kontrollera att displayen visar rätt tid och att knapparna fungerar som de ska. Om något inte fungerar, gå igenom kopplingar och kodsteg, eftersom små misstag kan påverka hela systemet.

När allt fungerar kan du göra koden mer avancerad genom att lägga till alarmfunktioner, bakgrundsbelysning eller anpassad grafik på displayen. Detta gör klockan både mer funktionell och personlig.
